不锈钢风淋室
发布时间:2016-06-04
不锈钢风淋室作用
风淋室是人员进入洁净室无尘车间所必备的净化设备，通用性强，可与所有的洁净室和洁净厂房配套使用，工作人员进入车间时，必须通过此设备，用强劲洁净的空气，由可旋转喷嘴从各个方向喷射至人身上，有效而迅速清除去附着在衣服上的灰尘、头发、发屑等杂物，它可以减少人进出洁净室所带来的污染问题。
风淋室的两道门电子互锁，可以兼起气闸室的作用，阻止外界污染和未被净化的空气进入洁净区域。杜绝工作人员将头发，灰尘、细菌带入车间，达到工作场地严格的无尘净化标准，生产出高质量的产品。
不锈钢风淋室分类
a. 根据吹淋方式可分为：顶吹风淋室，单人单吹风淋室，单人双吹风淋室，单人三吹风淋室，双人双吹风淋室，双人三吹风淋室，多人双吹风淋室，多人三吹风淋室；
b. 根据自动化程度不同可分为：智能语音风淋室，自动门风淋室，防爆风淋室，快速卷帘门风淋室；
c. 根据使用对象不同可分为：人淋室，货淋室，风淋通道，货淋通道

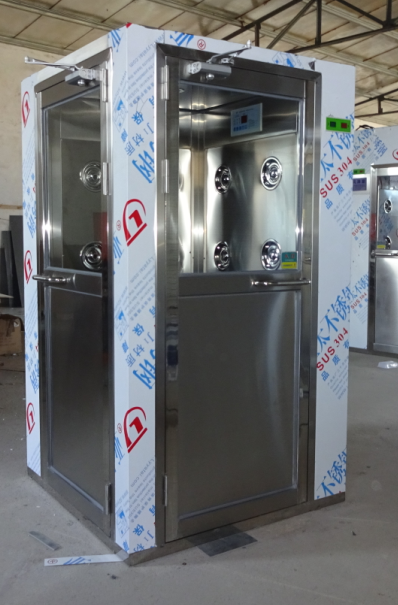

全不锈钢风淋室，智能中文语音温馨提示，欧宝多玛闭门器、双门电子互联锁功能,9寸LED显示控制面板. | |
| SUS304全不锈钢风淋室 外形尺寸：1400宽*1000深*2100高 内部尺寸：800宽*900深*1950高 适用人数：1人/次 特点： 1、全不锈钢材质304或201型号 2、双门力士坚电子互联锁 3、9寸LED触摸显示控制面板 4、欧宝闭门器国际品牌 5、欧姆龙光电开关、自动感应 6、施耐德接触器和空气开关 7、智能中文语音提示 |
企业根据实际情况如何选择合适的尺寸
不锈钢风淋室可以根据客户要求进行实际定做的，
车间人数
| 选择风淋室型号 | 选择风淋室外尺寸 (宽*长*高) 单位mm | 选择风淋室内尺寸 (宽*长*高) 单位mm |
不超过30人 | MTS-1F2 | 1400*1000*2200 | 800*900*1950 |
不超过70人 | MTS-2F2 | 1400*1400*2200 | 800*1300*1950 |
80-120人 | MTS-3F2 | 1400*2000*2200 | 800*1900*1950 |
120-150人 | MTS-4F2 | 1400*2400*2200 | 800*2300*1950 |
200人 | MTS-6F2 | 1400*3000*2200 | 800*2900*1950 |
智能中文语音温馨提示,9寸LED显示控制面板.PLC可编程控制系统 | |
| 1. PLC可编程控制系统 2. LED液晶显示 3. 双门电子互锁 4. 软触摸微动按键 5. 吹淋时间0-99秒可调 6. 照明延迟5秒自动熄灭， 7. 带OTS故障代码显示 |
PLC可编程芯片控制系统,带OTS故障代码显示,利于查明原因马上排除故障 | |
风淋室现场安装客户需要什么条件
由于客户车间大门口小于风淋室外尺寸。造成风淋室不能整机进入车间放置位置，需要现场安装
1、首先确认安装场地将380V三相四线电源安装到位，且电源功率大于风淋室功率。
2、确定好风淋室的放置位置大小尺寸，提供尺寸（长宽高）
3、风淋室放置的地面已达基本水平，地面水平度公差为±3mm。
4、客户提供安装风淋室是一楼还是二楼以上，方便安装工程师模块化拆卸。
不锈钢风淋室特点：
1 采用全自动控制运行，双门电子互锁，红外感应自动吹淋，吹淋时双门锁闭。
2 SUS304或者201不锈钢拉丝材质，厚度1.2mm,数控折弯，激光焊接而成。
3 采用全不锈钢制造门、门框、拉手、加厚地台板、风淋喷嘴作为基本配置。
4 采用LED液晶时间显示，风淋时间为0~99s可调，并显示已风淋时间。
5吹淋风速达到25m/s~30m/s，确保进入洁净室的人员及货物达到彻底除尘的完美效果。
6 采用先进的静音系统，运转更安静，对正在工作的人员影响更小。
7 采用负离子的空气清新功能系统，对长期封闭的风淋内产生的异味进行彻底的消除。
单人不锈钢风淋室基本参数
型号：MTS-1F2
外尺寸1400宽*1000长*2200高mm
内部尺寸800宽*900长*1950高mm
详细技术参数配置 | |||
序号 | 项目 | 技术参数规格 | 数量 |
1 | 箱体 | 箱体,内外1.2mm的不锈钢拉丝材质，数控折弯激光焊接而成 | 若平方 |
2 | 双门体 | 不锈钢（SUS304），上部带3C认证钢化玻璃视窗；三道3MM厚度不锈钢铰链，保障门结实耐用，门与门框结合平整、牢固、美观，密封性能良好 | 2扇 |
3 | 闭门器 | 采用著名品牌”欧宝”闭门器，，数量2只，手动开门，自动关门； | 2套 |
4 | 底板 | 不锈钢304方管+铺304不锈钢底板.1.2mm厚度 | 1套 |
5 | 离心风机 | 离心低噪音风机，风量：2500风量/小时；风压1500pa,功率0.75KW/台 | 1台 |
6 | 风淋喷嘴 | 360度可旋转式嵌入安装镜面不锈钢喷嘴，左右两侧分布，吹风方向可旋转； | 12个 |
7 | 吹淋风速 | 双侧吹风，25-30m/s，大风速保证吹淋效果； | / |
8 | 初效过滤器 | 45%（5um），600*350*10mm，可清洗可更换，主板材直接整体冲孔而成，美观结实，透风量高； | 2个 |
9 | 高效过滤器 | 99.99%(0.3um)过滤效率，规格600*600*120mm，,过滤器与框架以及框架与壁板之间无漏缝 | 1个 |
10 | 吹淋时间 | LED液晶蓝屏显示吹淋时间，（0-99s可调） | / |
11 | 光电开关 | 日本欧姆龙（OMRON）光电开关， | 1套 |
12 | 控制系统 | PLC系统，控制面盘软触点控制开关，智能语音提示功能,LED显示：风淋时间，照明，内外门，内设”急停”按钮。紧急情况下按下按钮，系统断电双门可同时打开 | 1套 |
13 | 双门电子联锁 | 风淋时两扇门同时闭锁，时间未到无法打开，保障强制员工吹淋；平时电子互锁，只可打开其中的一扇门；品牌”力士坚 “ | 1套 |
14 | 照明 | 嵌入式LED照明灯节能环保；照明带延时功能，即智能温馨又节约能源 | 1盏 |
15 | 不锈钢拉手 | 采用对接式不锈钢拉手，坚固耐用 | 2把 |
16 | 电源 | 380V 50Hz 3N（可为客户非标私人定制220V，50HZ） | / |
17 | 功率 | 0.8Kw | / |
18 | 重量 | 约350Kg | / |
19 | 安全措施 | 内部安装有”急停“按钮 | / |
20 | 适用人数 | 1人 |
|
PLC控制系统 | 欧宝闭门器 |
风淋室日常怎么维护和保养
良好的风淋过滤效果离不开日常对风淋净化设备的精心维护和保养
1、做好点检工作
由专业的电工或点检员定期对风淋室进行检修和维护，确保各项指标在设备设定参数范围内。特别是对风淋门体要进行重点维护，因运行过程中，员工可能有时会违规操作，致电子锁锁销卡死或失灵或者闭门器调节不当影响关门效果。此外，还要检查螺丝是否有松动的现象，风淋室密封性、风机运转状况等等。
2、定期更换过滤器
初效过滤器一般1到3个月更换一次，中效过滤器一般3至6个月更换一次，高效过滤器一般6至36个月 更换一次。初、中效过滤器可安排每个月定期清洗一次，完全晾干后可重装回去。
3、清洁保养
避免用尖锐的物体刮伤或碰撞风淋室表面，清洁时避免使用具有氧化性或强酸强碱性的液体擦拭风淋 室厢体，尽量使用工业清洁进行保养。
4、避免违规使用
依风淋室作业标准书进行正确使用，避免违规操作，如：不能随意更改风淋室设定的各项参数；在正常工作模式下，切勿强迫开关风淋门，不能触动任何控制开关；风淋前后，轻开轻关风淋门；发生故障时，不要慌，最好不要启动手动按钮，请及时通知专业人员来处理。
